2015年 10月 12日
LUX SQ-38 |
知り合いの方から「これなんとかならない・・」と預かったのが往年の銘機?SQ-38。東京オリンピックの頃の製品だから相当な古さです。出力は6RA8といった面妖な球をつかっていて、僕も最初のHiFiアンプ(懐かしい)はこの球でした。回路を調べてみるとAUX入力の扱いが一般的なアンプと違っています。このアンプではAUX入力も一旦ATTで小さな信号にし、RIAA EQをFlatアンプに切り替えたものをとおす。信号を減衰させた後増幅するなんて、穴を掘ってまた埋めもどすような感じ。何故こんな構成にしたのか当時の設計者に聞いてみたいです。

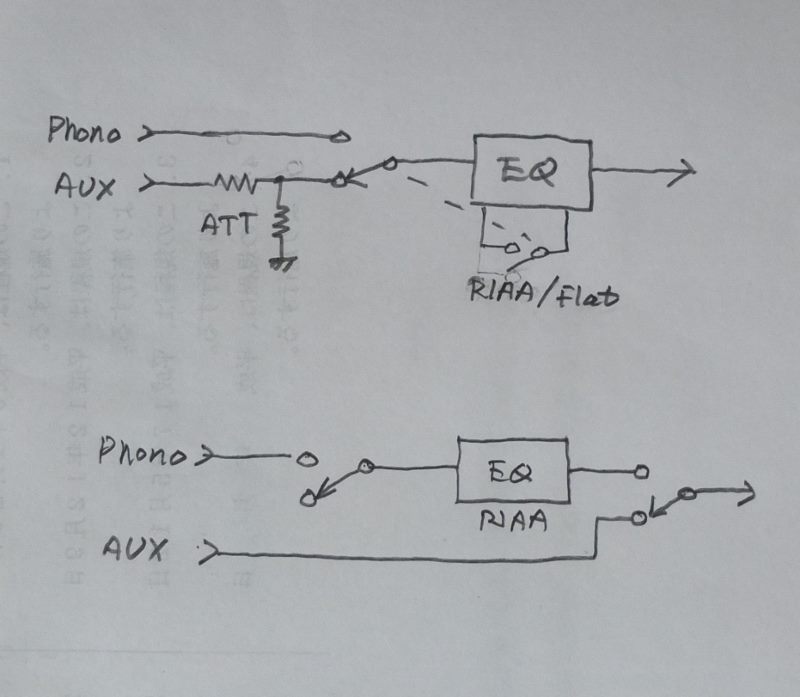

上側がSQ-38で下側が一般的な構成・・・いずれもSWは連動です
トランスやチョークコイルで、小柄ながら重い

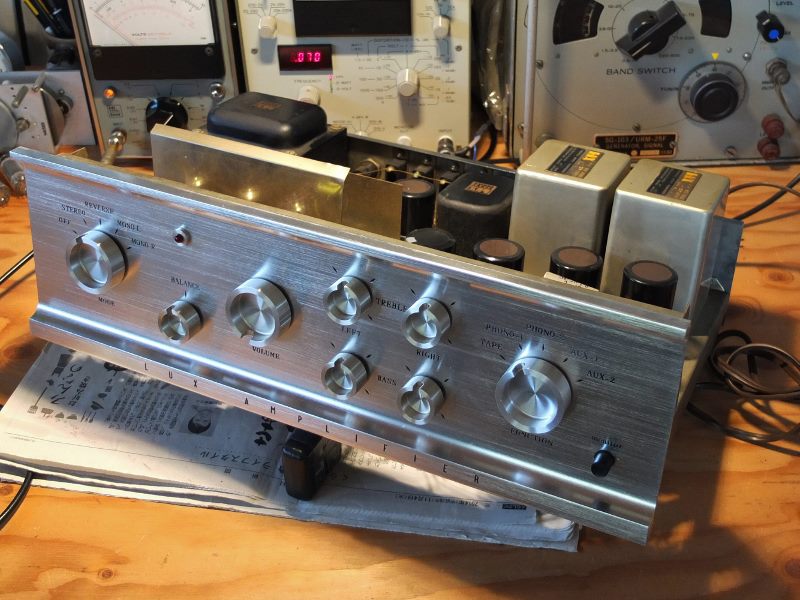

なんとか動作したSQ-38・・・コンデンサ関係は既に交換されていたので楽でした
上側がSQ-38で下側が一般的な構成・・・いずれもSWは連動です
トランスやチョークコイルで、小柄ながら重い
なんとか動作したSQ-38・・・コンデンサ関係は既に交換されていたので楽でした
by enigma6146
| 2015-10-12 10:32
| オーディオ・音楽
|
Comments(8)
Commented
by
CPU.BACH
at 2015-10-12 22:23
x
なつかしい機種です。絶滅種の6RA8に代えて6BQ5で復刻されたことがありましたね。
0
Commented
by
Artist-mi at 2015-10-13 20:44
懐かしい機種です、学生時代よく入り浸った喫茶店にありました。森山良子のホークソングが良く流れていて、ママの好みだった様です。SPはワーフデルの8インチでした。これが欲しかったのですがSQ-77の中古を手にいれるのがやっとでしたが、それでも宝物です。
Commented
by
hobbyist
at 2015-10-13 21:20
x
SQ-38FD と FDの付いたアンプがありましたが、どこが違うのでしょう。
Commented
by
enigma6146 at 2015-10-13 21:36
CPU.BACHさん、東芝からは6GA4なんてのも出ていましたがこれも絶滅種ですね。復刻版はSQ-38Dだったかな。
Commented
by
enigma6146 at 2015-10-13 21:39
Artist-miさん、発売当時はカタログを眺めているだけで手が出なかったです。お蔭で自作へ走ったので結果的には良かったような・・・。LUXのトランス類はカッコよかったので今でも保管しています(果たして出番はあるのか?)
Commented
by
enigma6146 at 2015-10-13 21:44
hobbyistさん、SQ-38FDはぐっと後の機種でパネルデザインや回路がぐっと新しくなっていました(出力管も違います)。SQ-38XXは総合アンプとしての型式名のようで、プリアンプとしてはCL-35なんてのがありました。
Commented
by
CPU.BACH
at 2015-10-13 23:53
x
私が最初にHiFiを意識して作ったampは6GA4のLoftin-Whiteです。やはりGT管の姿が好きでした。
Commented
by
enigma6146 at 2015-10-14 15:50
僕も6GA4が好きですね。二本持ってますが、これで作ってもスペア管入手が難しそうなのでお飾りです。
