2014年 10月 14日
濡れ衣なフィルムコンデンサー |
PHOENIX 70のレストアが終わったので、現在メインのシステムに組み込んでいる。この間に現用中のプリアンプのメンテナンスを行った。LP再生用のRIAAイコライザーの特性をチェックしてみるとL-CHで低域の誤差が大きい。20Hzで-3dB程度で30Hzでは問題無し。「あ、これは初段のカップリングコンデンサーがリークして次段のグリッドのインピーダンスが下がってるぞ」と睨みグリッドの電圧をチェックすると0.5V程度が出ている。早速コンデンサーを交換し、やれやれと思いながら再度電圧をチェックするとなんと0.5Vと変化なし。あっちゃー、こんなの初めて。試みに球を交換してみると数mV程度となりRIAA特性も良好になった。コンデンサーに「疑ってすまぬ」と部品箱へ。
どういうメカニズムでグリッドの電圧が+側になるのか・・・不明です。
メンテナンス風景

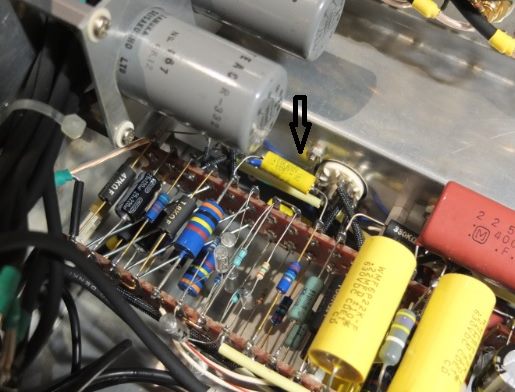

このコンデンサーを疑ったが・・・

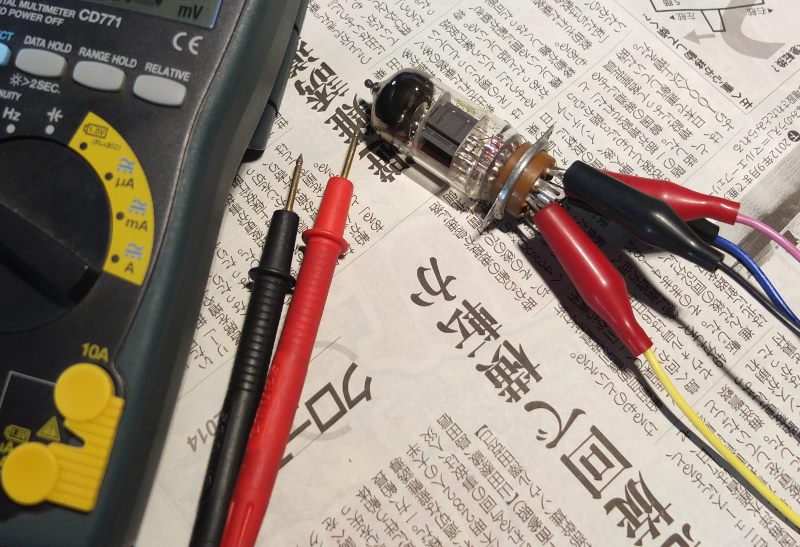

取り外した球・・・グリッドに-2.9V出ているものがプレートに100Vをかけると-0.8V
( 良好なユニット側は-2.6Vと殆ど変化なし)

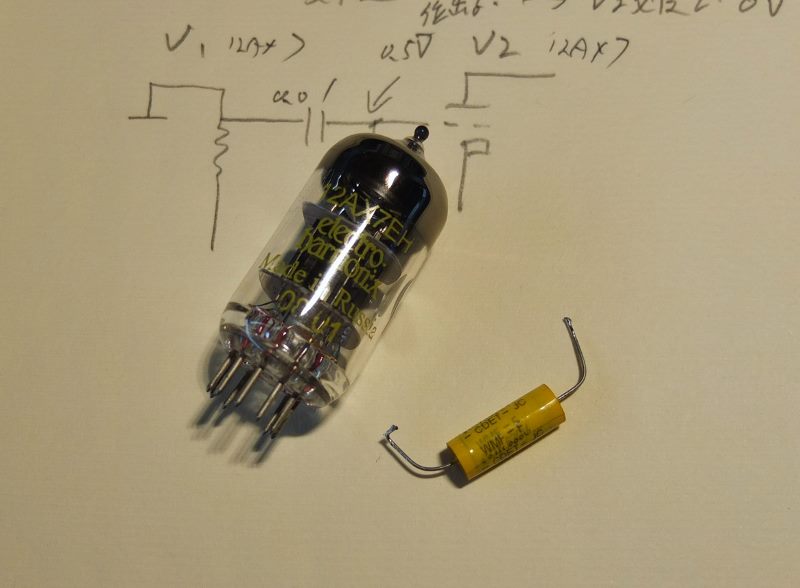

濡れ衣なコンデンサーとNGな球electro hermonix 12AX7
どういうメカニズムでグリッドの電圧が+側になるのか・・・不明です。
メンテナンス風景
このコンデンサーを疑ったが・・・
取り外した球・・・グリッドに-2.9V出ているものがプレートに100Vをかけると-0.8V
( 良好なユニット側は-2.6Vと殆ど変化なし)
濡れ衣なコンデンサーとNGな球electro hermonix 12AX7
by enigma6146
| 2014-10-14 11:04
| オーディオ・音楽
|
Comments(8)
Commented
by
hobbyist
at 2014-10-14 22:10
x
「被告の12AX7をチューブ・テスター(チェッカー)の刑に処する」というの
はどうでしょう。
はどうでしょう。
0
Commented
by
CPU.BACH
at 2014-10-15 10:26
x
自己biasでしょうから、Grid emissionが疑わしいですね。
Commented
by
enigma6146 at 2014-10-15 12:45
hobbyistさん、チューブチェッカー進呈してしまって手元にはありません。というかあんなの面倒くさくて使う気になれないです。でもチェッカーの刑に処するなんてのは面白そう。
Commented
by
enigma6146 at 2014-10-15 12:47
CPU.BACHさん、僕もGのエミッションだったら話が合うなと思ってます。Gの一部がカソードに近くなって熱せられてるのかなー。
Commented
by
CPU.BACH
at 2014-10-15 15:43
x
Power管でもないのに、gridが過熱するというのも不思議ですね。高信頼管が金線gridを使うのは、これの防止だったと記憶しています。
Commented
by
enigma6146 at 2014-10-15 22:17
ヒーター電力は大したことはないですね。グリッドの巻き線が変形ですかね。
Commented
by
ぺ
at 2014-10-16 21:51
x
電極のコーティング不良だと思います。
Commented
by
enigma6146 at 2014-10-16 22:42
あ、電極にも二次電子放出抑制のコーティングが施されてるのですか。奥深い世界ですね(ってあなたが無知なだけ)。
