2014年 02月 07日
JRC NRD-1051C |
外部電源の調子が悪かった受信機NRD-1051Cのメンテナンスをした。回路構成はRF1段IF2段(Xtal fil時は3段?)のいたって単純なものですが、さすが業務機その作りには感動ものです。

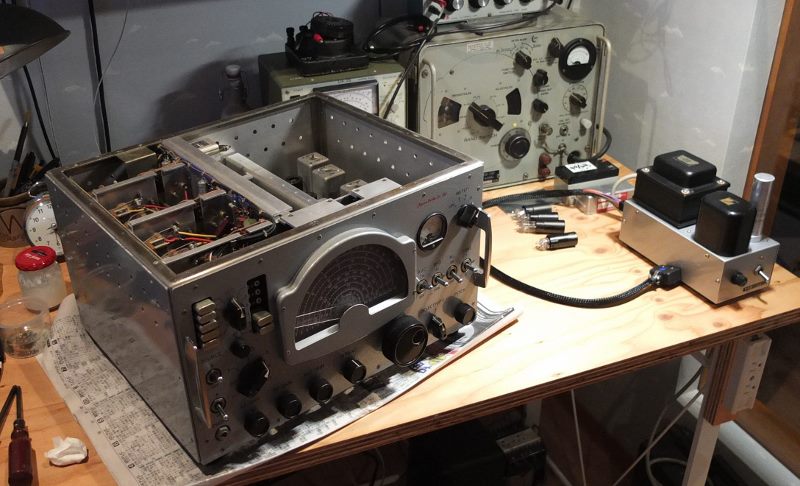

メンテナンス風景

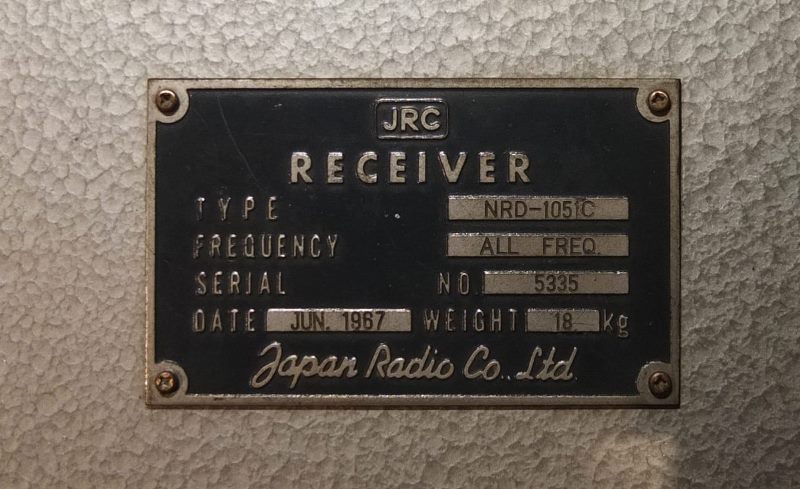

1967年6月の製造・・・56年も前に作られたものだ(46年前でした 12/4追記)

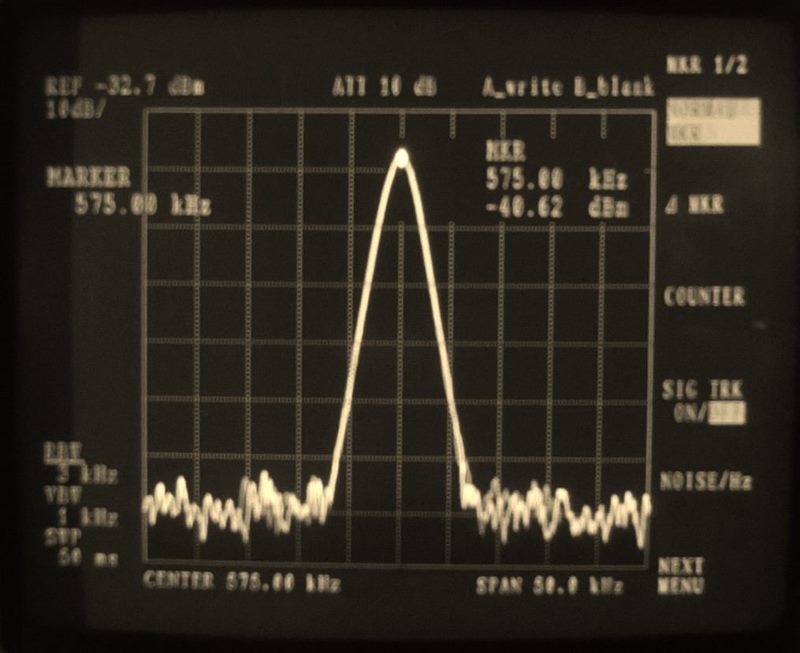

IF段の特性・・・-3dBで約2.5kHz ,-6dBで約3.5kHz,-20dBで約6kHz
金石舎のクリスタルフィルター(電信用)をONにすると・・・
3連バリコンはなんとアルミ鋳物のフレームに組まれている・・・GND接点を清掃
IFの周波数は575kHzと珍しい
オイルコンや電解コンデンサ類は次のメンテナンスで交換しよう。現状でも動作はしていますが。
スペアナの表示写真で気が付いたけどRBWが3kHzだった。次回もう少し狭いRBWで観測しよう。
(後で考えるとスペクトルの観測ではないので、あまり狭くする必要はないのかな・・追加)
メンテナンス風景
1967年6月の製造・・・56年も前に作られたものだ(46年前でした 12/4追記)
IF段の特性・・・-3dBで約2.5kHz ,-6dBで約3.5kHz,-20dBで約6kHz
金石舎のクリスタルフィルター(電信用)をONにすると・・・
3連バリコンはなんとアルミ鋳物のフレームに組まれている・・・GND接点を清掃
IFの周波数は575kHzと珍しい
オイルコンや電解コンデンサ類は次のメンテナンスで交換しよう。現状でも動作はしていますが。
スペアナの表示写真で気が付いたけどRBWが3kHzだった。次回もう少し狭いRBWで観測しよう。
(後で考えるとスペクトルの観測ではないので、あまり狭くする必要はないのかな・・追加)
by enigma6146
| 2014-02-07 22:11
| ラジオ・無線
|
Comments(15)
Commented
by
KT
at 2014-02-08 13:40
x
エアバリコン、懐かしいですね。LUXのトランスみたいなのは、なんですか?
0
Commented
by
enigma6146 at 2014-02-08 14:05
バリコンを見つけたら買ってしまうのはラジオ少年の性?回路図がないのでちょっとですが、音声回路のチョークコイルかなと思います。音声回路にもON/OFできるフィルターが入ってます。回路図を手に入れないと。
Commented
by
tonton
at 2014-02-08 15:53
x
我が家の1051Cは元気です。気に入らないのは、enigma6146さん直近の放送が聴けない事です。現状のIF周波数では無理な事は判っているのですが、何とか聴けるようにしたいと思っていますが、何時の事やらです。。
Commented
by
hobbyist
at 2014-02-08 16:37
x
Commented
by
enigma6146 at 2014-02-08 20:07
tontonさんのは色違いでしたね、あの色がいいなー。JOCRは558kHz、ダイアルにはこの辺りの表示がないですね。しかし何故IFが575kHzなんでしょうね。455kHzではなにか不都合があるのかな。
Commented
by
enigma6146 at 2014-02-08 20:10
hobbyistさん、JRCはやはりブランドですね。なにせ国策の会社だった時期がありました。+ネジがいつごろから使われていたのか知らないですが、1969年当時すでに+ナベビスが使われていました。でもJISネジでしたが。
Commented
by
hobbyist
at 2014-02-08 22:01
x
当方の小学校時代(enigma6146さんなら何十年前かお判りですね)
に初めてラジオを組み立てましたがその時使用した3ミリの真鍮ビスは
間違いなく-ネジでした。
それから数年して+ネジが出始めたと記憶しています。
に初めてラジオを組み立てましたがその時使用した3ミリの真鍮ビスは
間違いなく-ネジでした。
それから数年して+ネジが出始めたと記憶しています。
Commented
by
enigma6146 at 2014-02-09 11:07
ISOの+ナベネジに変更された時、ビスの頭にドット?があるのを確認したいた覚えがあります。
IFを575kHzにしたのは船舶通信で400kHz台をよく使っていたからかな。BC帯の放送受信はまー娯楽用みたいなものなんで、少し受からないところがあっても仕方がないですね。
IFを575kHzにしたのは船舶通信で400kHz台をよく使っていたからかな。BC帯の放送受信はまー娯楽用みたいなものなんで、少し受からないところがあっても仕方がないですね。
Commented
by
CPU.BACH
at 2014-02-10 00:10
x
私は1970年にJA3からJA2に移り住み、その時点でJISからISOに切り換えました。locationで別けていたので混乱は少なかったですが、今でも古い機械の補修にJISもイギリスの何とか言う規格の(Quad 303に使われていました)も大事に保管しています。
Commented
by
enigma6146 at 2014-02-10 08:22
ネジはいろんな規格が混在していて面倒ですね。アメジャンのメンテではインチネジ必須ですし。
Commented
by
6146bpp
at 2014-02-11 23:45
x
Commented
by
enigma6146 at 2014-02-14 09:15
6146ppさんコメントありがとうございます。46年前というとうーん・・・。非公開コメントにチェックを入れて書き込んで頂いたら僕しか読めませんのでよろしくです。
Commented
by
6146bpp
at 2014-02-14 21:34
x
いや、単に2013-1967=46、1967は僕の生まれた年、だから56ではなく46だと即答できる、そして年がばれるので匿名でごめんなさい、とこういうわけなんです。
(この程度のことですので非公開にすることもないと思い、そこにはチェックを入れませんでした…いつも楽しく読ませていただいております)
(この程度のことですので非公開にすることもないと思い、そこにはチェックを入れませんでした…いつも楽しく読ませていただいております)
Commented
by
enigma6146 at 2014-02-15 08:30
ははは、了解しました。しかし6146ppとはパワーがありそうですね。僕なんかは807sでしょぼくれてます。なにせ1948年製なもので。
Commented
by
hobbyist
at 2014-02-18 11:07
x
+ネジも46年前なら全く納得です。極く一般的に普及していたと思います。
