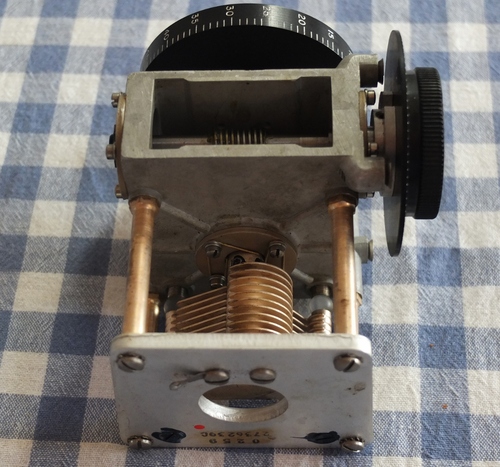

ヘテロダイン式の周波数計(周測とも呼ばれていました)のバリコンとギヤメカ。以前部品取りされたジャンク品を手に入れていたけど、今見てみるとすごいメカです。主目盛り(ドラム状)は75まであってこの一目盛をさらに円形ダイアルでは100分割している。四桁が直読できるって寸法です。さらにバリコンは180°以上の展開となっていて読み取り精度を上げるのに貢献しているようです。素晴らしい。0-V-1でも作ってみるかな、またはVF0か。いい部品を眺めていると製作意欲がわいてきます。
バリコンのステーターが180°より少ない角度で作られている
(180°より大きいの間違い・・・2018 7/16追記)
ウォームギヤで減速されたメカ
バリコンのステーターが180°より少ない角度で作られている
(180°より大きいの間違い・・・2018 7/16追記)
ウォームギヤで減速されたメカ
