受信機の自作(16) 最後?の配線 |

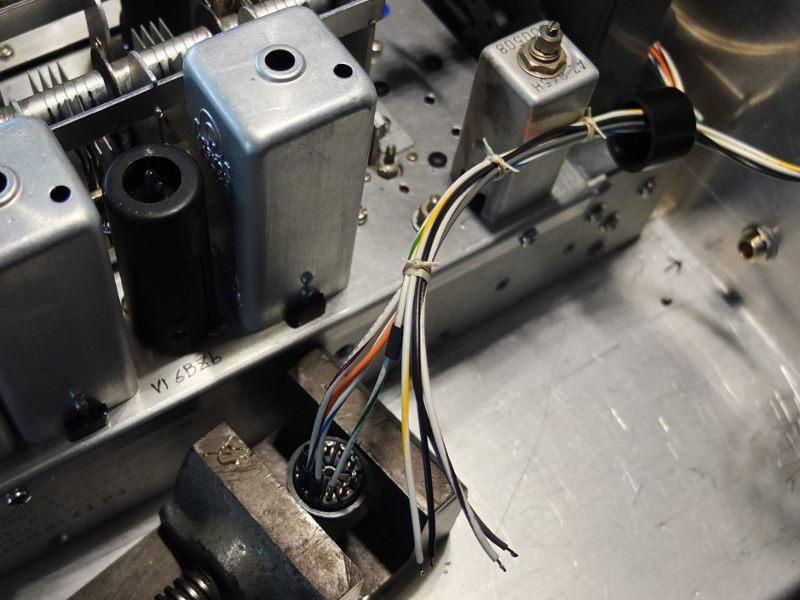

製作中の受信機も配線が大詰めを迎える。最後になったパネルに配したメーターやトグルスイッチの配線を行った。血管や神経索のぬいあわせみたいなものですね。今回三つのユニットを繋ぐコネクターに悩みましたが、スペースもあまりないので7ピンと9ピンのMTソケットとプラグに頼りました。信号ラインはRCAタイプのピンプラグ・ジャックを用いたのでMTソケットは電源ラインと、コントロールラインに使っています。
