製作している受信機は7.000MHz~7.450MHzが受信できるものですが、PWダイアルの数値から受信周波数を1kHzオーダーで直読したいとの思いで力を注いでいます。局部発振周波数をバリコンを使って可変している関係で、周波数変化の直線性を確保するのが難しいのですがなんとか実用的な変化特性が得られた。予備的な実験ではある程度ローター形状の修正はしていたけれど、実機の回路で周波数カウンターを睨みながらバリコンのローターを削る作業はなかなかに面倒な(でも楽しい)作業でした。

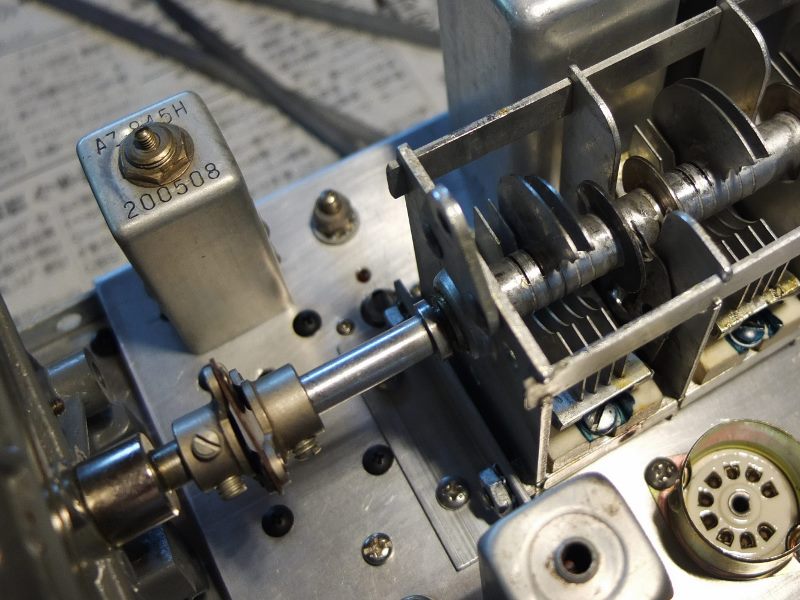

発振回路にバッファーを設けたので出力段のLC回路が追加になった・・・上側の細いケースに内蔵

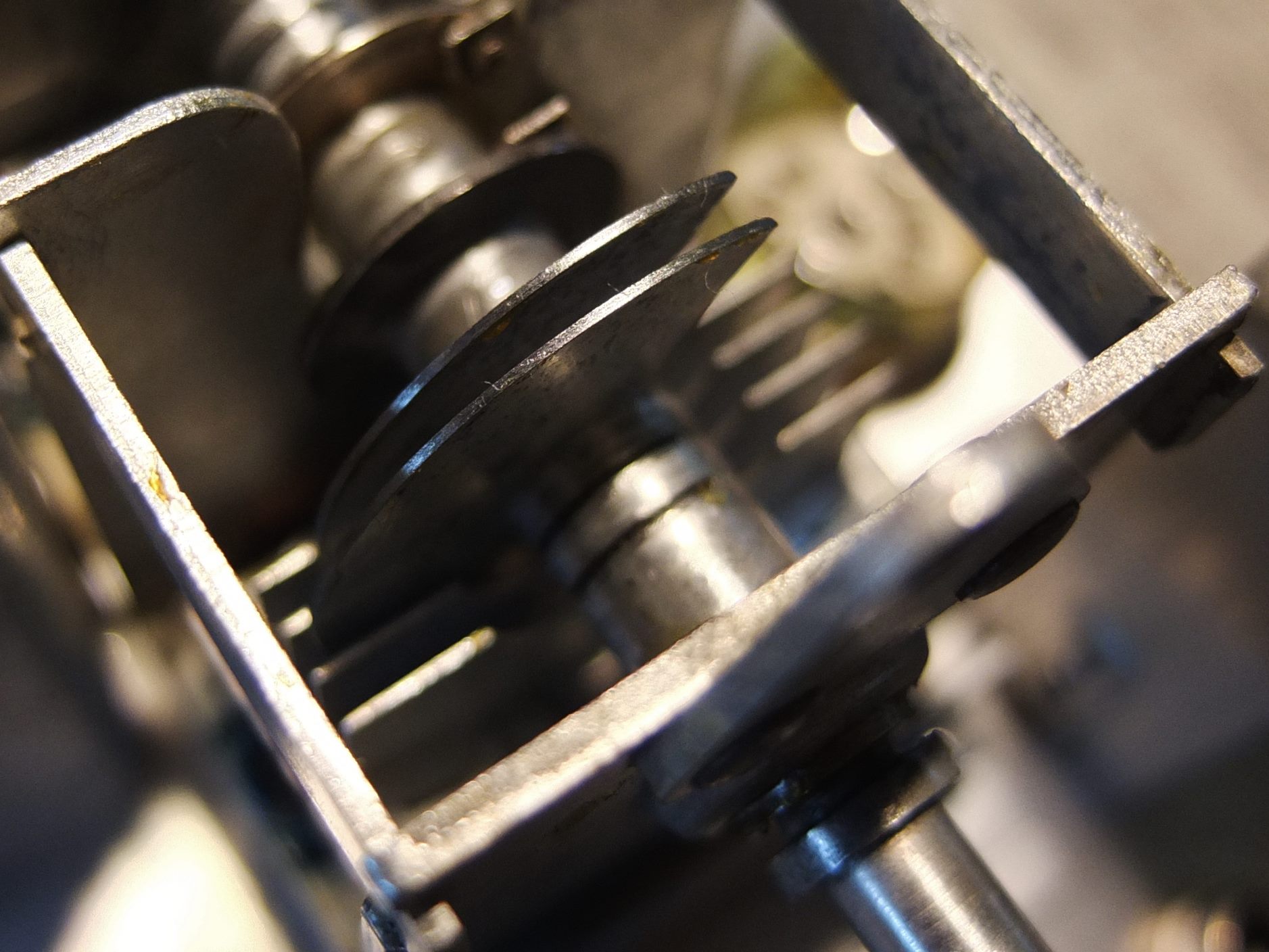

修正に修正を重ねた発振回路のバリコンローター

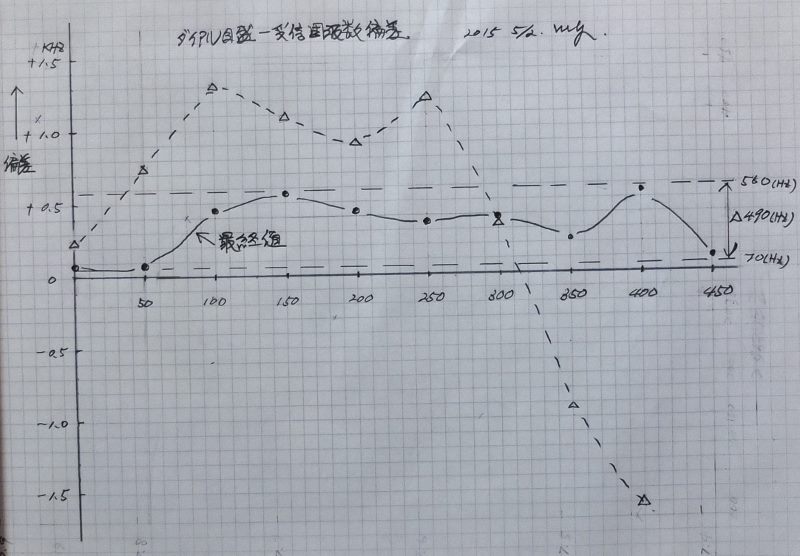

予備的な形状修正での目盛-発振周波数偏差(破線)と修正後のもの(実線)・・・500Hz以内には入ったかな

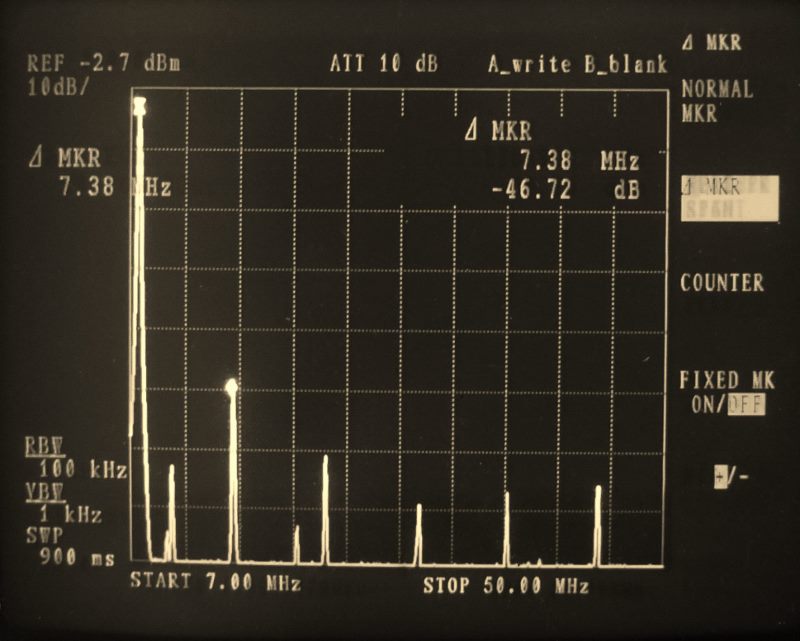

局部発振器のスペクトラム・・高調波は判るけど近傍のはなにか揺すられているのか
もう少し修正できそうですが、とりあえずはここまでにして周波数変換7360の配線に移ろう。
発振回路にバッファーを設けたので出力段のLC回路が追加になった・・・上側の細いケースに内蔵
修正に修正を重ねた発振回路のバリコンローター
予備的な形状修正での目盛-発振周波数偏差(破線)と修正後のもの(実線)・・・500Hz以内には入ったかな
局部発振器のスペクトラム・・高調波は判るけど近傍のはなにか揺すられているのか
もう少し修正できそうですが、とりあえずはここまでにして周波数変換7360の配線に移ろう。
