メカニカルフィルターの性能確認 |
SSB専用の受信機はHB-69タイプとして以前に作ったものがあるけど、AGCを音声からかけているためAMでは使いずらい。また選択度が2kHz程度なのでこれもAMには狭すぎる。といったことでAMとSSBに対応した受信機を作ろうと思ってます。そこで手持ちのコリンズ製メカニカルフィルターの性能や同調用Cの値を調べるべく簡単な評価用回路を作った。
(HB-69受信機はこちら参照http://enigma6146.exblog.jp/15678481/)

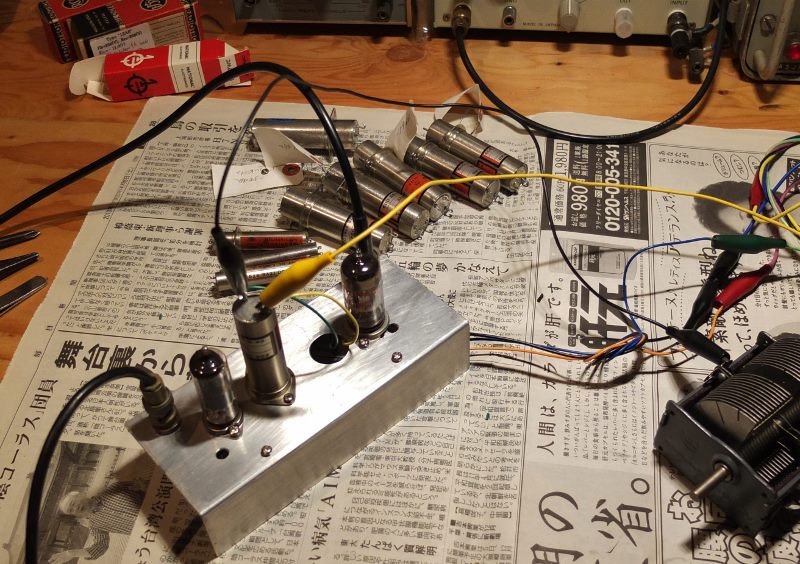

6BA6で増幅しフィルターを通して12ATAのバッファ(カソードフォロア)で送り出す
4kHz幅のフィルター・・・ピンボケだ
バリコンを探していたら結構もってました・・・アキバのお店には敵いませんが
手持ちのフィルターもなんとか性能が維持できてるので、他のパーツも順次テストしよう。
(HB-69受信機はこちら参照http://enigma6146.exblog.jp/15678481/)
6BA6で増幅しフィルターを通して12ATAのバッファ(カソードフォロア)で送り出す
4kHz幅のフィルター・・・ピンボケだ
バリコンを探していたら結構もってました・・・アキバのお店には敵いませんが
手持ちのフィルターもなんとか性能が維持できてるので、他のパーツも順次テストしよう。
by enigma6146
| 2015-01-05 18:47
| ラジオ・無線
|
Comments(4)
Commented
by
tonton
at 2015-01-06 17:38
x
あけましておめでとうございます。
ご挨拶が遅くなりました。野暮用で、田舎へ帰っていました。
また何やかやと一杯並べて、何を始められるのかしら?。
7MHzシングルバンドで、SSBは7360とメカフィル、AMは低電力変調を止めて、動作クラスを変更して、PSG同時変調を採用。楽しいと思いますが、如何ですか!。
入門用の7MHz、AM専用のトランシーバの画を描き始めています。
ご挨拶が遅くなりました。野暮用で、田舎へ帰っていました。
また何やかやと一杯並べて、何を始められるのかしら?。
7MHzシングルバンドで、SSBは7360とメカフィル、AMは低電力変調を止めて、動作クラスを変更して、PSG同時変調を採用。楽しいと思いますが、如何ですか!。
入門用の7MHz、AM専用のトランシーバの画を描き始めています。
0
Commented
by
enigma6146 at 2015-01-06 18:21
AM専用トランシーバですか、面白そうですね。5スパに6AR5ファイナルでハイシング変調なんてどうでしょうか。勿論マイクはカーボン。7195kHzAMは4W程度でも九州から飛んできます。1エリア0.4W局も了解度3程度で受信できました。メインチャンネル的な周波数なのでダイアルをロックしBGM的に流しておけば面白いです。
Commented
by
hobbyist
at 2015-01-09 11:21
x
さすがメカフィルですね。頂上がほぼフラットな特性(理想に近い
?)となっているようです。
これは二つの共振周波数をもつ二つのメカニカルエレメントの合成特性の結果ということでしょうか。
遅くなりましたが、明けましておむでとうございます。本年も宜しくお願い致します。
?)となっているようです。
これは二つの共振周波数をもつ二つのメカニカルエレメントの合成特性の結果ということでしょうか。
遅くなりましたが、明けましておむでとうございます。本年も宜しくお願い致します。
Commented
by
enigma6146 at 2015-01-09 22:37
hobbyistさん、コメントありがとうございます。
今年も宜しくお付き合いくださいね。
多分6個(または8個?の微妙にずれた共振周波数のエレメントを結合させてると思います。写真のは少しハンプが出ていますが、他の8kHzや16kHzは見事にフラットでした。驚きです。
今年も宜しくお付き合いくださいね。
多分6個(または8個?の微妙にずれた共振周波数のエレメントを結合させてると思います。写真のは少しハンプが出ていますが、他の8kHzや16kHzは見事にフラットでした。驚きです。
