2013年 12月 10日
濡れ衣なQGB |
先日NAGRAでテープを回したときリールが途中で止まっていたので、QGBアダプターの故障だと思ってチェックしたが正常だった。原因は電池駆動にありました。使ったリチウム電池六本の内一本が不具合を起こして電圧が低下したのが原因と判明。この一本は充電時、短時間ですが逆にホルダーに取り付けたものでした。その後普通に充電して電圧は回復したけど、容量が大分小さくなってしまったみたい。
最初QGBアダプターを使わず、本体のみで録音時はまだ電池が保っていたけど大分へたり、その後10inchリールを回しだしたときには、NG電池が抵抗になり電圧がドロップしてしまったようです。

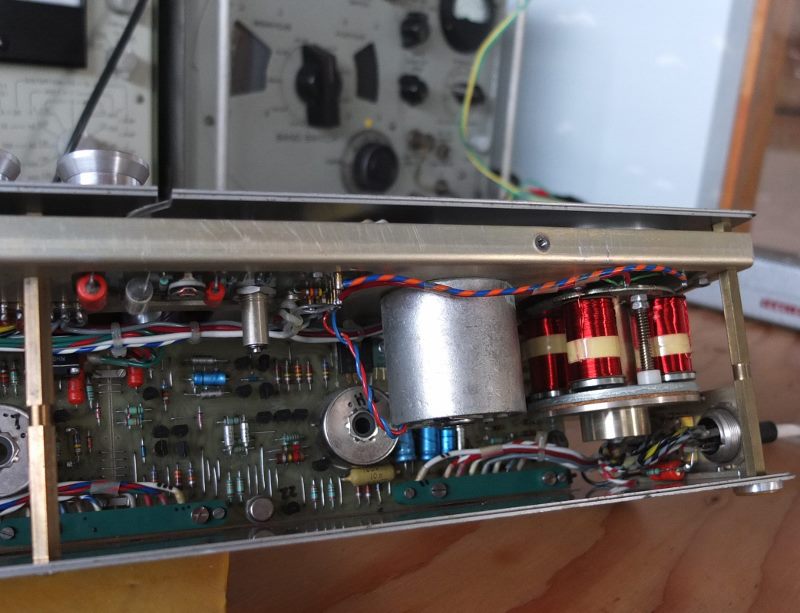

リール軸は丸ベルトでテンションサーボがかかったDCモーターで駆動される
赤いコイルはディスクブレーキ解除用の電磁石(良く見かけるバンドブレーキではない)
電池駆動は便利ですが、やはりACアダプターを使用するのが安心かな。戸外なら別ですが。
最初QGBアダプターを使わず、本体のみで録音時はまだ電池が保っていたけど大分へたり、その後10inchリールを回しだしたときには、NG電池が抵抗になり電圧がドロップしてしまったようです。
リール軸は丸ベルトでテンションサーボがかかったDCモーターで駆動される
赤いコイルはディスクブレーキ解除用の電磁石(良く見かけるバンドブレーキではない)
電池駆動は便利ですが、やはりACアダプターを使用するのが安心かな。戸外なら別ですが。
by enigma6146
| 2013-12-10 21:59
| 録音・オープンリール
|
Comments(12)
Commented
by
CPU.BACH
at 2013-12-11 01:29
x
QSBと言うよりQRHだったようですね。失礼、たわごとです。
0
Commented
by
enigma6146 at 2013-12-11 08:30
電池は管理が面倒ですね。ではこの辺で 73・・・
Commented
by
hobbyist
at 2013-12-11 14:34
x
QGBアダプターの駆動用電池にリチウム電池六本を使用しているとのこと
ですが、オリジナルの指定が「リチウム電池」となっていたのでしょうか。
ですが、オリジナルの指定が「リチウム電池」となっていたのでしょうか。
Commented
by
ぺ
at 2013-12-11 20:10
x
ところで、リールが止まったということは、ピンチローラーから先でテープが床に垂れまくったってこと?
Commented
by
enigma6146 at 2013-12-11 21:48
QGBには専用電池はなくNAGRA本体の単一×12個で動作させるのが電池駆動時の仕様です。ACアダプターでは21.5VDCでの供給となります。開発されたころは未だリチウム電池はなかったでしょうね。
リチウム電池6個だと満充電時22V程度で使い終わり付近では18V程度と電圧的には問題なく使えます。
リチウム電池6個だと満充電時22V程度で使い終わり付近では18V程度と電圧的には問題なく使えます。
Commented
by
enigma6146 at 2013-12-11 21:55
ぺさん、NAGRA本体も電圧不足となりピンチローラーが止まってました。本番の収録中だったのでいろんなことが試せず、QGB不調と思いこんでいたようです。
Commented
by
hobbyist
at 2013-12-14 20:41
x
ACアダプターを使わずにリチウム電池を使った理由は何でしょう。
Commented
by
enigma6146 at 2013-12-14 20:49
メインはデジタルで収録しているので機材というかユニットが多く、趣味の機材はなるべく接続に時間をかけたくなかったからです。
Commented
by
hobbyist
at 2013-12-15 19:22
x
Commented
by
enigma6146 at 2013-12-16 13:11
NAGRAは内部で10.5Vに直してしまうので、電池でもACアダプターでも同じだと思っています。ただ電池駆動の方がノイズを拾いにくいかもしれませんが。(単独で使用し、三点吊の長い回線を使う場合)
Commented
by
hobbyist
at 2013-12-17 11:07
x
NAGRAは内部にDCインバーターを使用しているのですね。電源インピ
ーダンスは何事につけても低い方が良いのは確かでしょうが。
ーダンスは何事につけても低い方が良いのは確かでしょうが。
Commented
by
enigma6146 at 2013-12-17 12:58
DCインバーターのような高級なものではなく、単なるシリーズ制御の定電圧回路が入っています。マイクロフォンのファンタム電源にはDC/DCコンバーターを内蔵といったところです。
