背負えるPRC-10 |
オール球式トランシーヴァーPRC-10。FM機で、6mバンドで運用可能です。1993年に一度メンテナンスしていたが、最近火をいれると少し受信感度が下がっていたのでユニットの交換を行う。
このタイプの電源は乾電池を組み合わせた、専用の電池があるが入手困難。また入手出来ても電池が放電してしまっている。(なにせ朝鮮戦争時代の機材)
そこで12Vの単一電源から130V, 65V, 6V, 1.5Vの4系統の電圧が得られるDC/DCコンバーターを作っていた。本体の後ろに接続されているアルミの箱がそれです。
DC/DCコンバーターの内部
MB3759を使ったPWMタイプでフィラメントの1.5Vを安定化している
又6Vは周波数の安定度にも影響するので8V程度からLM317でさらに安定化
出力は1.5W強で受信は1μV(emf)以下でスケルチが開くので、とりあえずはOKか
可愛い真空管(サブミニチュア管)が並んでます
この無線機も背負って使えるように背負子がありますが、電池を入れるとずしりと重い。
このタイプの電源は乾電池を組み合わせた、専用の電池があるが入手困難。また入手出来ても電池が放電してしまっている。(なにせ朝鮮戦争時代の機材)
そこで12Vの単一電源から130V, 65V, 6V, 1.5Vの4系統の電圧が得られるDC/DCコンバーターを作っていた。本体の後ろに接続されているアルミの箱がそれです。

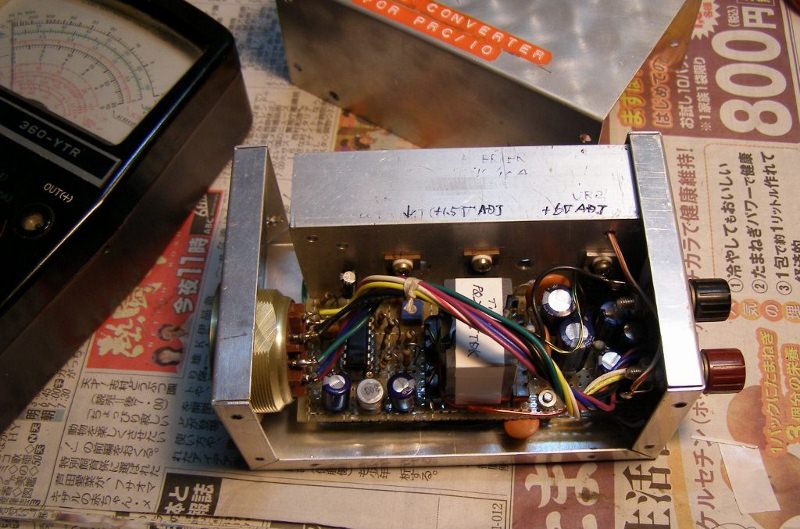

DC/DCコンバーターの内部
MB3759を使ったPWMタイプでフィラメントの1.5Vを安定化している
又6Vは周波数の安定度にも影響するので8V程度からLM317でさらに安定化
出力は1.5W強で受信は1μV(emf)以下でスケルチが開くので、とりあえずはOKか
可愛い真空管(サブミニチュア管)が並んでます
この無線機も背負って使えるように背負子がありますが、電池を入れるとずしりと重い。
